ASN3-12(s) 中壓開關柜
ASN3-12S 開關柜是伊頓庫柏授權我公司生產的新一代中壓開關設備、產品從設計到生產凝聚了庫柏工業在中壓配電領域的百年解決方案，適用于三相交流 50/60Hz 單母線分段電力系統中，主要用于辦公大樓、銀行、數據中心、工礦企業、高層建筑的變配電，作為接受和分配電能之用，并對電路實行控制、保護及監測。
詳情介紹
ASN3-12(s) 中壓開關柜
|
產品概述 |
ASN3-12S 開關柜是伊頓庫柏授權我公司生產的新一代中壓開關設備、產品從設計到生產凝 聚了庫柏工業在中壓配電領域的百年解決方案，適用于三相交流 50/60Hz 單母線分段電力系統 中，主要用于辦公大樓、銀行、數據中心、工礦企業、高層建筑的變配電，作為接受和分配電能 之用，并對電路實行控制、保護及監測。 ASN3 開關柜規格系列齊全 : 額定電壓 12kV，額定電流最高 5000A，額定短路開斷電流最高 50kA。 海拔高度可達 4500m。 ASN3 開關柜配置性能優良的 CE 系列和 VN3 系列戶內中壓真空斷路器和 CEC/F 接觸器 - 熔 斷器組合電器。 ASN3-12 系列開關柜殼體，是由優質的進口敷鋁鋅板經先進的數控機床加工、彎折而成的零 部件組裝而成，關鍵零部件采用雙折彎結構，有效保障了開關柜的強度及車柜配合精度要求 ; 導 體穿過部位的安裝板選用非導磁的不銹鋼板，保障了開關設備的運行性能。 開關柜主要由手車室、電纜室、母線室、儀表室等獨立隔室組成殼體防護等級可達 IP4X ASN3-12 系列開關柜具有完善的"五防"聯鎖裝置，并且采用機械聯鎖為主，電氣聯鎖并行的雙 重防誤方式，可有效防止誤操作，保護設備及人身安全。 ASN3-12 系列開關柜按國家標準及相關標準、規范規定完成了所有常規試驗項目。并順利通 過了內部電弧故障試驗，極大地提高了開關柜的安全性能。 |
|
使用環境條件 |
● 環境溫度：-15℃ ~ +40℃ ● 日平均溫度 : ≤ 35℃ ● 海拔高度 : ≤ 1000m ● 相對濕度 : 日平均值≤ 95% , 月平均值≤ 90% ● 水蒸氣壓力值 : 日平均值≤ 2.2kPa, 月平均值≤ 1.8kPa ● 抗震能力 : 地震強度不超過 8 度 ● 安裝場所 : 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和 / 或可燃性氣體，蒸氣或鹽霧的污染 |
|
符合標準 |
ASN3-12 開關設備的設計與制造符合以下標準 : GB3906 3.6-40.5kV 交流金屬封閉開關設備和控制設備 GB/T11022 高壓開關設備和控制設備標準的共用技術要求 GB1984 高壓交流斷路器 DL/T404 3.6~40.5kV 交流金屬封閉開關設備和控制設備 IEC60694 高壓開關設備和控制設備標準的共用技術要求 IEC62271-100 高壓開關設備和控制設備 - 第 100 部分 : 高壓交流斷路器 IEC62271-200 額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備 GB13540 高壓開關設備和控制設備的抗震要求 |
主要技術參數
|
項目 |
單位 |
參數 |
|
|
額定電壓 |
kV |
12 17.5 |
|
|
額定頻率 |
Hz |
50/60 |
|
|
額定絕緣水平 |
1min 工頻耐受電壓 ( 有效值 ) |
kV |
42/48 ( 隔離斷口 ) 38/45 ( 隔離斷口 ) |
|
|
雷電沖擊耐受電壓 ( 峰值 ) |
kV |
75/85 ( 隔離斷口 ) 95/110 ( 隔離斷口 ) |
|
|
控制回路工頻耐壓 (1min) |
V |
2000 |
|
額定電流 |
A |
630 1250 1600 2000 2500 3150 4000 5000 |
|
|
額定短路開斷電流 |
kA |
20 25 31.5 40 50 |
|
|
額定短路關合電流 |
kA |
50 63 80 125 150 |
|
|
額定短時耐受電流 (4s) |
kA |
20 25 31.5 40 50 |
|
|
額定峰值耐受電流 |
kA |
50 63 80 125 150 |
|
|
輔助控制回路額定電壓 |
V |
直流或交流 110/220 |
|
|
防護等級 |
|
IP4X ( 斷路器室門打開時或隔室間為 IP2X) |
|
|
燃弧等級 |
kA/s |
50/1 |
|
技術革新
可拆卸的儀表室
磁場對二次元件的影響，保證了二次元件的可靠動作。二次元件可安裝在儀表室門上或儀表室內網格板上，方便了二次元件的連接，提高了二次裝配的效率?？刂凭€路敷設在有金屬蓋板的線槽內，開關柜內部的二次線敷設在右側線槽內，控制電纜敷設在左側線槽內，既美觀又進一步提高了安全可靠性。
獨特的金屬活門設計
斷路器進出線靜觸頭盒前方采用經流化處理的金屬活門，不僅使其外表面絕緣能力大大提高，而且當斷路器手車退出工作位置后，金屬活門將自動關閉，遮擋靜觸頭盒，滿足了IP2X防護等級的要求，因而可以確保操作維護人員的人身安全，不會誤觸及開關柜的帶電靜觸頭?；铋T驅動機構在斷路器處于移開位置時可以加裝掛鎖，以防止非專業的開關柜運行維護人員強行打開活門而引發的事故。
高強度的鉚接工藝
開關柜柜架由敷鋁板采用鋼鉚釘鉚接而成，其強度大、裝配效率高，柜體更簡潔、美觀。且鉚接具有合理分布應力的優點，因此減少了結構損壞和變形的可能。鉚接工藝使現場更換處于并排中間的開關柜成為可能。當由于故障原因需要更換中間的開關柜時，由于采用了鉚接工藝，現場人員能夠從中間方便地抽出開關柜。
前后門板采用加強設計及特殊加工，機械強度高，可滿足內燃弧試驗要求。燃弧等級:50kA/1s。
對流通風散熱設計
斷路器室底部設計有進風道，當斷路器室由于工作溫度升高時，熱的空氣上升，冷的空氣從底部進入，更利于斷路器正常運行時的散熱。
安全的泄壓通道
在斷路器室、母線室和電纜室的上方均設有泄壓裝置，當隔室內發生故障產生電弧時，開關設備內部氣壓升高，裝設在前門上的特殊密封圈把柜門封閉起來，頂部裝置的泄壓金屬板被自動打開，釋放壓力和高溫氣體，確保操作人員和開關設備本身的安全。
各隔室間的隔板形成了開關柜內部的隔離。當母線發生故障電弧時，除了泄壓通道，開關柜的內部隔板也保證了操作人員的安全。

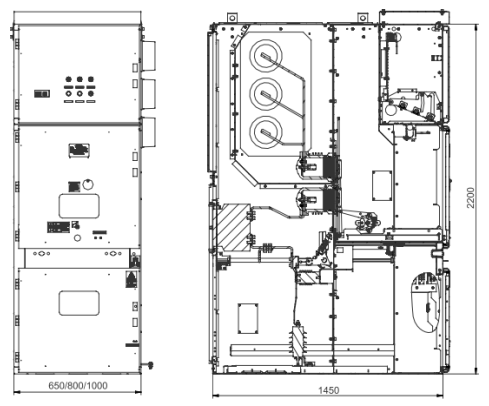

外形尺寸和內部結構圖
|
項目 |
單位 |
參數 |
|
|
高度 (h) |
mm |
2200 |
|
|
寬度 (w) |
支母線額定電流 1250A 及以下 且熱穩定電流為 31.5kA 及以下 |
mm |
800 650( 可選 ) |
|
|
支母線額定電流 1250A 且熱穩定電流為 40kA 及 50kA |
mm |
800 |
|
|
支母線額定電流 1600A 或 2000A |
mm |
1000 800( 可選 ) |
|
|
支母線額定電流 2500A 及以上 |
mm |
1000 800( 可選 ) |
|
深度 (d) |
mm |
1450 |
|
