KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備
所屬分類：
關鍵詞：
KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備
KYN61-40.5 標準化鎧裝移開式金屬封閉開關設備，是近年來研制開發的新產品。
詳情介紹
KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備
|
產品概述 |
KYN61-40.5 標準化鎧裝移開式金屬封閉開關設備，是近年來研制開發的新產品。柜架按金 屬封閉鎧裝移開式結構設計，柜內配用新型全絕緣真空斷路器或六氟化硫斷路器。柜體采用優質 覆鋁鋅板經數控板金加工成形后，通過高強度螺栓螺帽連接而成，構件表面采用噴塑或鍍鋅工藝， 開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道。 本產品符合 IEC-60298、GB3906、及 DL404 等標準的要求，并具備完善的"五防"功能。 |
|
用途和使用范圍 |
本開關柜使用在 40.5KV 三相交流 50HZ 電力系統中 , 做為發電廠、變電所及工礦企業的配電 室接受與分配電能之用，具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可使用 于頻繁操作的場所。使用環境條件符合 GB3906《3~35KV 交流金屬封閉開關設備》所規定的正 常使用環境條件。 |
|
使用環境條件 |
● 環境溫度：-15℃~ +40℃; ● 海拔高度：1000m 及以下； ● 濕度條件：日平均值不大于 95％，水蒸氣壓力日平均值不超過 2.2KPA； ● 月平均值不大于 90％，水蒸氣壓力月平均值不超過 1.8KPA； ● 地震烈度：不超過 8 度； ● 沒有腐蝕性或可燃性氣體等明顯污染的場所。 注：超出上述正常使用條件時，用戶可與制造廠協商。 |
|

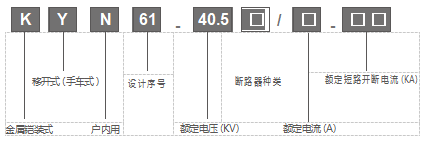

型號及其含義 |
|
主要技術參數
KYN61-40.5(Z) 型開關設備主要技術參數
|
名 稱 |
單位 |
數 據 |
|
|
額定電壓 |
KA |
40.5 |
|
|
額定電流 |
主母線的額定電流 |
A |
1250、1600、2000 |
|
配用斷路器的額定電流 |
A |
1250、1600、2000 |
|
|
額定絕 緣水平 |
1min 工頻耐受電壓，極間、極地間 / 斷口間 |
KV |
95/110 |
|
雷電沖擊耐受電壓 ( 峰值 )，極間、極地間 / 斷口間 |
KV |
185/215 |
|
|
輔助回路、控制回路的工頻耐受電壓 |
V/1min |
2000 |
|
|
額定頻率 |
Hz |
50 |
|
|
額定短路開斷電流 |
KA |
20、25、31.5 |
|
|
額定短時耐受電流 / 額定短路持續時間 |
KA/4s |
20、25、31.5 |
|
|
額定峰值耐受電流 |
kA |
50、63、80 |
|
|
額定短路關合電流 |
kA |
50、63、80 |
|
|
控制回路額定電壓 |
V |
DC：110、220；AC：220、380 |
|
|
防護等級 |
開關設備外殼 |
|
IP3X |
|
隔室間 ( 柜門打開時 ) |
|
IP2X |
|
|
柜體尺寸 |
寬 × 深 × 高 |
mm |
1400×2600×2800 |
ZN85-40.5 型斷路器配彈簧操動機構 ( 一體 ) 技術參數
|
名 稱 |
單位 |
數 據 |
|
|
額定電壓 |
kV |
40.5 |
|
|
額定電流 |
A |
630、1250、1600、2000 |
|
|
額定絕 緣水平 |
1min 工頻耐受電壓，極間、極地間 / 斷口間 |
kV |
95/110 |
|
|
雷電沖擊耐受電壓 ( 峰值 )，極間、極地間 / 斷口間 |
kV |
185/215 |
|
|
輔助回路、控制回路的工頻耐受電壓 |
V/min |
2000 |
|
額定頻率 |
Hz |
50 |
|
|
額定短路開斷電流 |
kA |
20、25、31.5 |
|
|
額定短路關斷電流 |
kA/4s |
50、63、80 |
|
|
額定峰值耐受電流 |
kA |
50、63、80 |
|
|
額定短時耐受電流 / 額定短路持續時間 |
kA/4s |
20、25、31.5 |
|
|
機械壽命 |
次 |
10000 |
|
|
合閘時間 |
ms |
50-100 |
|
|
分閘時間 |
ms |
35-60 |
|
|
額定操作順序 |
|
分 -0.3S- 合分 -180S 合分 |
|
結構特征和工作原理
● 此開關柜結構及特征見圖 1。
● 開關柜結構開關柜結構按其組成可分為柜體、手車兩大部分。柜體為覆鋁鋅鋼板彎制，用螺栓組裝成型。典型方案按功能特征，柜 體可分為繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。其外殼防護等級為 IP3X；
● 手車室打開，斷路器手車處于斷開，試驗位置時防護等級為 IP2X。
● 本開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等其它一次方案。
● 觸頭盒前裝有電流互感器、接地開關等，寬裕的空間條件便于多根電纜的連接。
● 觸頭盒前裝有金屬活門，上下活門在手車從斷開。試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉，形成 有效隔離。
開關設備地基安裝尺寸圖
